產品用途:

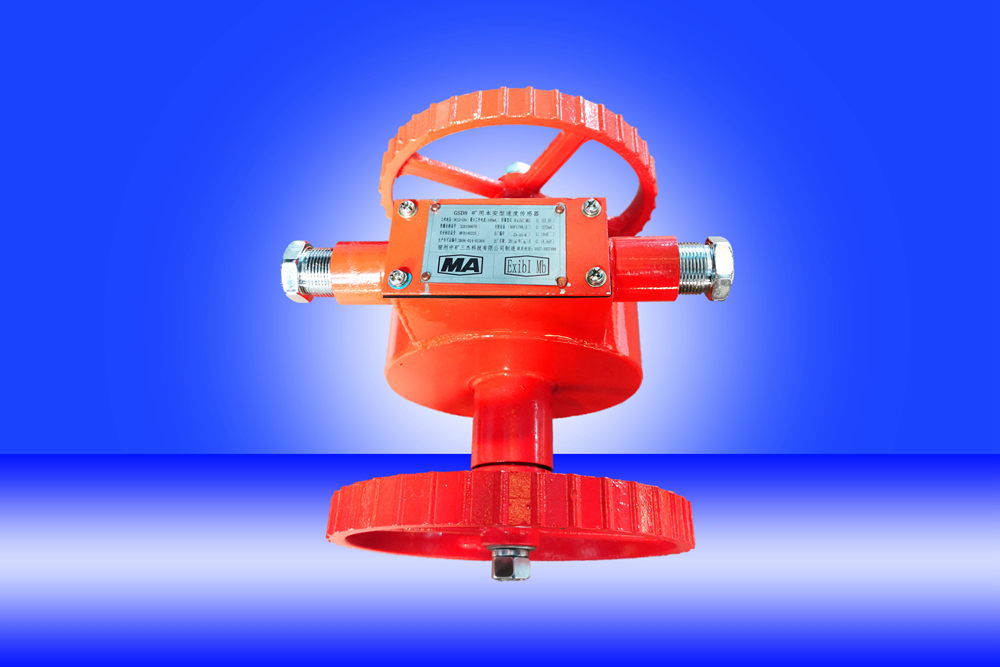

GSD8礦用本安型速度傳感器適用于煤礦井下有爆炸性混合氣體的場合。它既可與煤礦用帶式輸送機電控裝置配套,也可單獨使用,作為輸送機膠帶速度檢測低速、打滑、和超速保護裝置。
性能特點:
GSD8礦用本安型速度傳感器采用光電原理, 傳感器安裝在膠帶輸送機橫梁上,滾輪浮下皮帶上,膠帶輸送機運行時,由緊貼膠帶的滾輪帶動轉盤(帶有齒槽)在光電傳感器凹槽內轉動,光電傳感器光路通斷受齒槽控制,輸出相應的方波頻率信號,頻率信號經頻率/電壓變換后,送電壓/電流變換電路和電壓比較電路。經電壓/電流變換電路輸出4~20mA電流信號;經電壓比較電路和起動檢測電路(或起運外控輸入信號)進行處理,并經延時輸出相應的繼電器接點信號(運行、打滑、斷帶)。
能同時輸出方波頻率信號、電流信號、繼電器接點信號三種信號
技術參數:
產品型號:GSD8
防爆標志:ExibI Mb
外形尺寸(長×寬×高):593 mm×254 mm×φ195mm
工作電壓:DC12~24V
工作電流:50mA
測速范圍為:0-8.0m/s
基本誤差:±5%
輸出信號:
一路電流輸出4-20mA(0m/s時為4mA,8m/s時為20 mA);
一路頻率信號輸出: 0Hz ~1600Hz或(200Hz ~1000Hz)方波
兩路繼電器接點輸出:接點為無源開關量
